    Plexus | 网络连线

    使用 Neighbor Grid 3D 获取临近网格信息，基于粒子间距离阈值，实现粒子之间的动态连线效果。

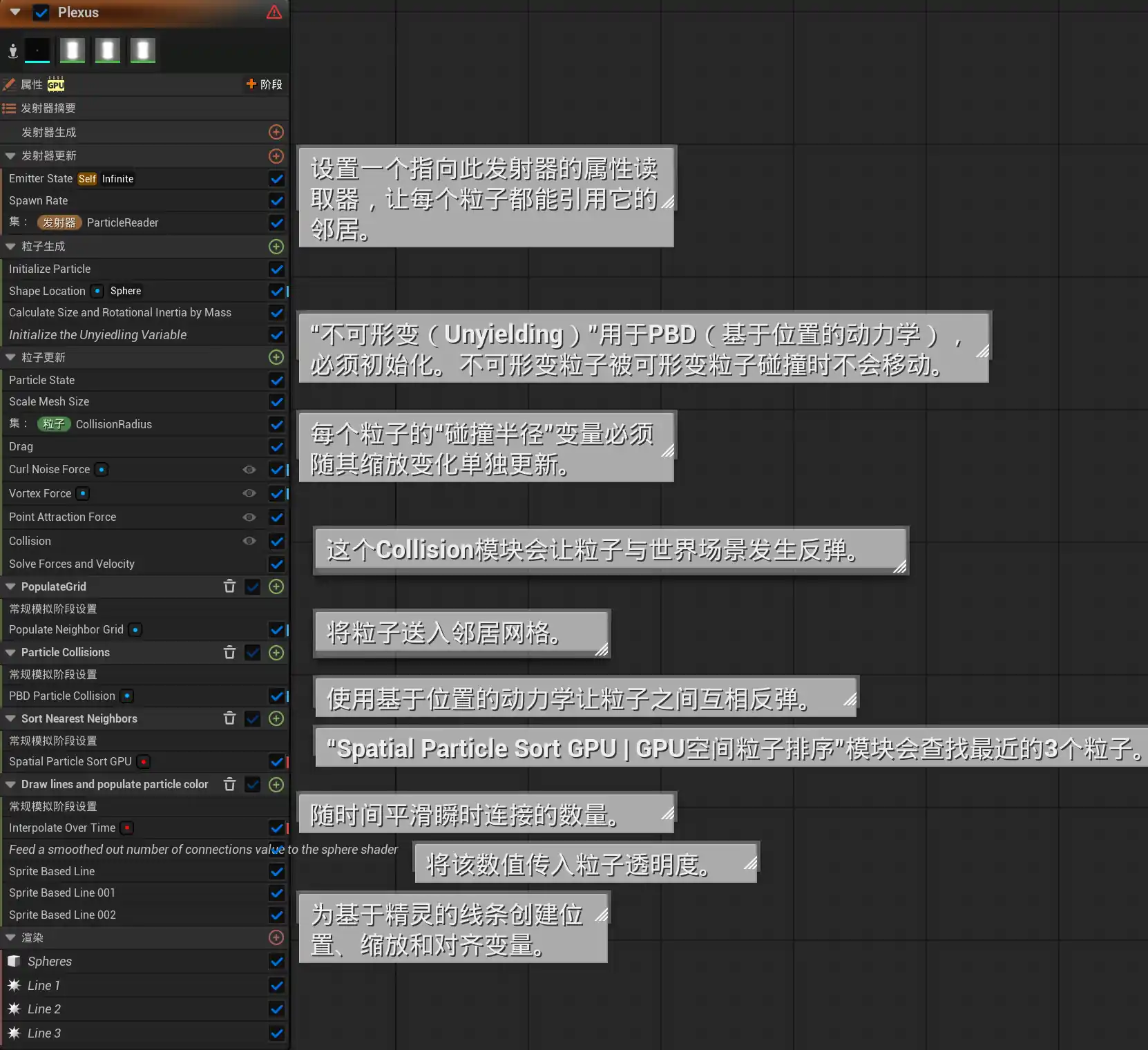

    发射器概览

    中间的部分只是在定义粒子姿态，上一章提过的模块也不再赘述，这里从 Spatial Particle Sort GPU 开始讲起。

    Spatial Particle Sort GPU

    功能概述

    对最近邻粒子进行排序，找出与目标向量最匹配的前 3 个结果；该方法可用于生成层级结构，并构建逻辑上的最近邻连接关系。

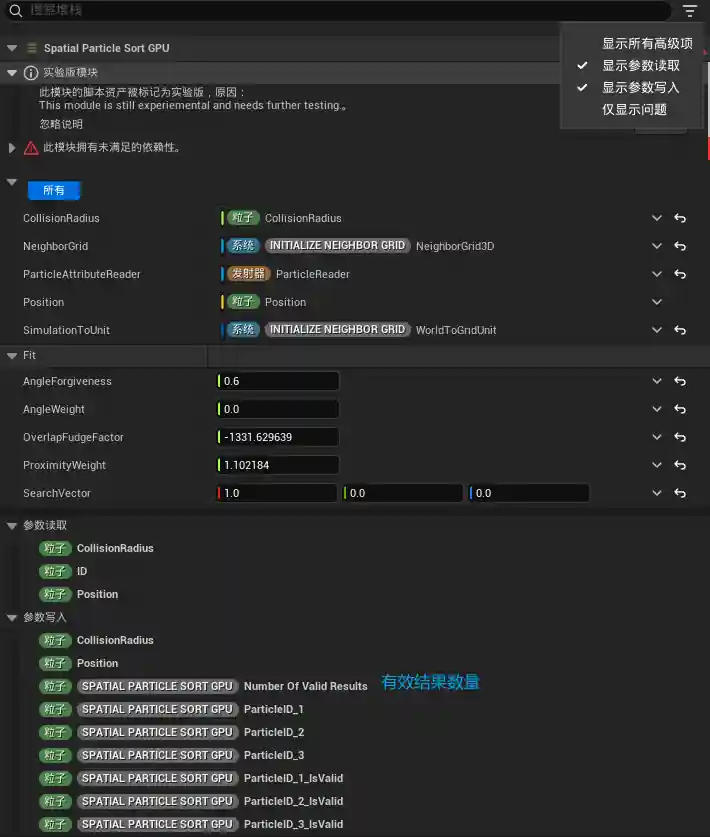

    参数介绍

    别的不说，看参数写入，就能明白这里干了什么。

    Neighbor Grid 3D 基本信息注册：

    都是直接读取之前声明的内容

    1. 碰撞半径 | CollisionRadius
    2. 邻居网格 | NeighborGrid
    3. 粒子属性读取器 | ParticleAttributeReader
    4. 位置 | Position
    5. 模拟空间转网格单位 | SimulationToUnit

    匹配逻辑参数 (Fit)：

    这部分参数决定了粒子在众多邻居中“挑选”连线对象的偏好：

    • 角度容差 | AngleForgiveness：角度宽容度。数值越大，即便邻居不在 SearchVector 的正前方，也越容易被选中。
    • 角度权重 | AngleWeight：评分权重。设为 0.0表示完全不考虑方向，只看距离。
    • 重叠容差系数 | OverlapFudgeFactor：连线距离修正。
      • 这里给了一个极小值，说明在这个值的绝对值的范围内都会被记录。用负数是计算逻辑导致的，详情见代码。
    • 距离权重 | ProximityWeight：距离评分的权重。数值越高，系统越倾向于连接距离最近的粒子。
    • 搜索方向向量 | SearchVector：基准方向向量（当前为 X 轴正方向）。如果 AngleWeight 大于 0，系统会优先寻找位于该方向上的粒子。

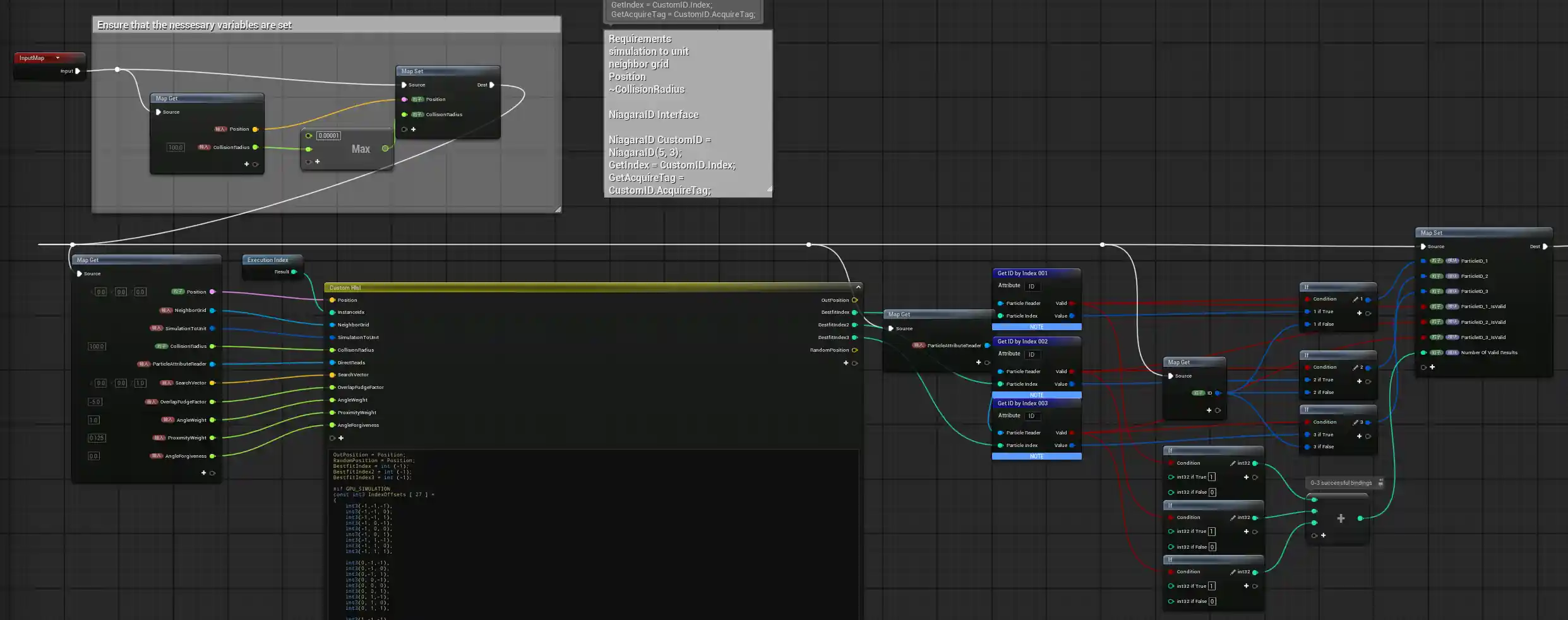

    节点概览

    前面避免了碰撞半径为空，后面避免了输出的 ID 为空，重点在中间的代码逻辑部分。

    代码解析

    关键代码一览：

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    20
    21
    22
    23
    24
    25
    26
    27
    28
    29
    30
    31
    32
    33
    34
    35
    36
    37
    38
    39
    40
    41
    42
    43
    44
    45
    46
    47
    48
    49
    50
    51
    52
    53
    54
    55
    56
    57
    58
    59
    60
    61
    62
    63
    64
    65
    66
    67
    68
    69
    70
    71
    72
    73
    74
    75
    76
    77
    78
    79
    80
    81
    82
    83
    84
    85
    86
    87
    88
    89
    90
    91
    92
    93
    94
    95
    96
    97
    98
    99
    100
    101
    102
    103
    104
    105
    106
    107
    108
    109
    110
    111
    112
    113
    114
    115
    116
    117
    118
    119
    120
    121
    122
    123
    124
    125
    126
    127
    128
    129
    130
    131
    132
    133
    134
    135
    136
    137
    138
    139
    140
    141
    142
    143
    144
    145
    146
    147
    148
    149
    150
    151
    152
    153
    154
    155
    156
    157
    158
    159
    160
    161
    162
    163
    164
    165
    /*
     * ============================================================================
     * [功能描述]
     * 对最近邻粒子进行排序，找出与目标搜索方向向量最匹配的前 3 个结果。
     * 该方法常用于生成层级结构，并构建逻辑上的最近邻连接关系。
     * * [输入参数]
     * Position           : 当前粒子的空间位置
     * InstanceIdx        : 当前粒子的实例索引（ID）
     * NeighborGrid       : 邻居网格数据结构接口
     * SimulationToUnit   : 从模拟空间转换到单位网格空间的参数/矩阵
     * CollisionRadius    : 当前粒子的碰撞半径
     * DirectReads        : 用于直接读取其他粒子属性的数据接口
     * SearchVector       : 目标搜索方向向量（用于评估邻居是否在预期方向上）
     * OverlapFudgeFactor : 重叠容差系数（或者说距离容差系数，通常为负，允许粒子之间有一定距离而不必须物理重叠）
     * AngleWeight        : 角度对齐度在最终评分中的权重
     * ProximityWeight    : 距离/重叠度在最终评分中的权重
     * AngleForgiveness   : 角度容差（放宽对完美方向对齐的要求）
     * * [输出参数]
     * OutPosition        : 输出的位置（默认透传当前位置）
     * BestfitIndex       : 匹配度排名第一的粒子索引
     * BestfitIndex2      : 匹配度排名第二的粒子索引
     * BestfitIndex3      : 匹配度排名第三的粒子索引
     * RandomPosition     : 随机位置（当前直接透传当前位置）
     * ============================================================================
     */

    OutPosition = Position;     // 初始化输出位置
    RandomPosition = Position;  // 初始化随机位置
    BestfitIndex = int (-1);    // 第一名索引初始化为 -1 (无效值)
    BestfitIndex2 = int (-1);   // 第二名索引初始化为 -1
    BestfitIndex3 = int (-1);   // 第三名索引初始化为 -1

    #if GPU_SIMULATION

    // 定义 27 个网格索引偏移量。
    // 涵盖了当前单元格(0,0,0)及其周围所有相邻的 26 个单元格 (3x3x3 的范围)
    const int3 IndexOffsets [ 27 ] =
    {
        int3(-1,-1,-1), int3(-1,-1, 0), int3(-1,-1, 1),
        int3(-1, 0,-1), int3(-1, 0, 0), int3(-1, 0, 1),
        int3(-1, 1,-1), int3(-1, 1, 0), int3(-1, 1, 1),

        int3(0,-1,-1),  int3(0,-1, 0),  int3(0,-1, 1),
        int3(0, 0,-1),  int3(0, 0, 0),  int3(0, 0, 1),
        int3(0, 1,-1),  int3(0, 1, 0),  int3(0, 1, 1),

        int3(1,-1,-1),  int3(1,-1, 0),  int3(1,-1, 1),
        int3(1, 0,-1),  int3(1, 0, 0),  int3(1, 0, 1),
        int3(1, 1,-1),  int3(1, 1, 0),  int3(1, 1, 1),
    };

    float3 UnitPos;
    // 将粒子的模拟空间坐标转换为网格的单位空间坐标
    NeighborGrid.SimulationToUnit(Position, SimulationToUnit, UnitPos);

    int3 Index;
    // 根据单位坐标获取当前粒子所在的 3D 网格索引
    NeighborGrid.UnitToIndex(UnitPos, Index.x, Index.y, Index.z);

    int3 NumCells;
    // 获取网格系统的最大单元格数量（用于后续的边界检查）
    NeighborGrid.GetNumCells(NumCells.x, NumCells.y, NumCells.z);

    int MaxNeighborsPerCell;
    // 获取每个单元格内允许存储的最大邻居数量
    NeighborGrid.MaxNeighborsPerCell(MaxNeighborsPerCell);

    // 初始化前三名的最佳得分，设为极小值以确保能被覆盖
    float BestFitScore = -9999.0;
    float BestFitScore2 = -9999.0;
    float BestFitScore3 = -9999.0;

    // 遍历当前单元格及其周围的 27 个相邻单元格
    for (int xxx = 0; xxx < 27; ++xxx)
    {
        // 遍历目标单元格内的所有潜在邻居
        for (int i = 0; i < MaxNeighborsPerCell; ++i)
        {
            const int3 IndexToUse = Index + IndexOffsets[xxx];
            int NeighborLinearIndex;
            // 将 3D 网格索引转化为 1D 线性索引，方便底层读取
            NeighborGrid.NeighborGridIndexToLinear(IndexToUse.x, IndexToUse.y, IndexToUse.z, i, NeighborLinearIndex);

            int CurrNeighborIdx;
            // 获取当前处理的邻居粒子的实际实例 ID
            NeighborGrid.GetParticleNeighbor(NeighborLinearIndex, CurrNeighborIdx);

            // myBool 是一个临时布尔值，用于捕获直接读取(DirectReads)操作是否返回了有效结果
            bool myBool;
            float3 OtherPos;
            // 读取邻居粒子的位置信息
            DirectReads.GetVectorByIndex<Attribute="Position">(CurrNeighborIdx, myBool, OtherPos);

            // 计算从自身指向邻居粒子的方向向量
            const float3 vectorToOtherFromSelf = OtherPos - Position;
            // 计算两粒子之间的实际距离
            const float dist = length(vectorToOtherFromSelf);
            // 获取归一化后的方向向量
            const float3 normalizedVectorToOtherFromSelf = vectorToOtherFromSelf / dist;

            float OtherRadius;
            // 读取邻居粒子的碰撞半径
            DirectReads.GetFloatByIndex<Attribute="CollisionRadius">(CurrNeighborIdx, myBool, OtherRadius);

            // 计算两粒子的重叠量。如果未发生接触（即距离大于半径之和），该值将为负数。
            float Overlap = (CollisionRadius + OtherRadius) - dist;

            // 安全与边界检查：
            // 1. 确保读取的网格索引未越界
            // 2. 确保抓取到的邻居不是自身 (CurrNeighborIdx != InstanceIdx)
            // 3. 确保邻居 ID 有效 (CurrNeighborIdx != -1)
            // 4. 确保距离足够大 (dist > 1e-5)，防止除零错误或完全重合的异常情况
            if (IndexToUse.x >= 0 && IndexToUse.x < NumCells.x &&
                IndexToUse.y >= 0 && IndexToUse.y < NumCells.y &&
                IndexToUse.z >= 0 && IndexToUse.z < NumCells.z &&
                CurrNeighborIdx != InstanceIdx && CurrNeighborIdx != -1 && dist > 1e-5)
            {
                // OverlapFudgeFactor（重叠容差）通常为负数。
                // 这里过滤掉距离过远（重叠量小于容差下限）的粒子
                if ( Overlap > OverlapFudgeFactor){

                    // 计算角度对齐度：邻居方向与目标搜索方向的点积 (结果在 -1 到 1 之间)
                    float angleAlignment = float (dot (normalizedVectorToOtherFromSelf, SearchVector));

                    // 将角度对齐度结合容差进行归一化计算
                    float totalAngleAmount = 1.0 + AngleForgiveness;
                    float angleFit = angleAlignment + AngleForgiveness;
                    angleFit /= totalAngleAmount;

                    // 计算距离/重叠度的评分，并使用 saturate 将结果钳制在 0 到 1 之间
                    float absFudgeFactor = abs(OverlapFudgeFactor);
                    float overlapFit = (Overlap + absFudgeFactor) / absFudgeFactor;
                    overlapFit = saturate (overlapFit);

                    // 计算综合得分：偏向于距离更近（重叠度高）且方向更对齐的粒子
                    float currentFitScore = (angleFit * AngleWeight) + (overlapFit * ProximityWeight);

                    // 如果当前计算出的得分足以进入前两名
                    if ((currentFitScore > BestFitScore) || (currentFitScore > BestFitScore2)){

                        // 无论当前属于第一名还是第二名，原有的第二名都会被挤到第三名的位置。
                        // （第三名的数据在这里可能最终不会被外部使用，但这确保了层级的完整移位）
                        BestFitScore3 = BestFitScore2;
                        BestfitIndex3 = BestfitIndex2;

                        if (currentFitScore > BestFitScore){
                            // 如果它是最佳匹配（第一名），则将原有的第一名顺延到第二名
                            BestFitScore2 = BestFitScore;
                            BestfitIndex2 = BestfitIndex;

                            // 更新第一名为当前粒子
                            BestFitScore = currentFitScore;
                            BestfitIndex = CurrNeighborIdx;
                        } else {
                            // 如果它比第二名好，但没有第一名好，则只需更新第二名的数据
                            BestfitIndex2 = CurrNeighborIdx;
                            BestFitScore2 = currentFitScore;
                        }
                    }
                }
            }
        }
    }

    #endif

    前端初始化部分参见 PBD 部分，中点在循环体内部：

    1、角度容差 | AngleForgiveness：
    1
    2
    3
    4
    5
    6
    // 计算两粒子的重叠量。如果未发生接触（即距离大于半径之和），该值将为负数。
    float Overlap = (CollisionRadius + OtherRadius) - dist;

    // ……

    if ( Overlap > OverlapFudgeFactor){ }
    • 如果 Overlap > 0，说明两个粒子碰撞/相交了。
    • 如果 Overlap = 0，说明刚好挨着。
    • 如果 Overlap < 0，说明两个粒子之间有缝隙。

    Overlap 以正数记录了重叠量，外部参数 OverlapFudgeFactor 想要表示距离，自然要使用负数。

    2、核心代码：计算距离方向综合得分
    1
    float currentFitScore = (angleFit * AngleWeight) + (overlapFit * ProximityWeight);

    先来依次看看其中的参数，我们需要计算的只有 angleFit 和 overlapFit：

    1. angleFit：角度契合度
    2. AngleWeight：角度权重，作为参数输入，默认为 0 就是不考虑角度因素
    3. overlapFit：距离契合度
    4. ProximityWeight：距离权重，作为参数输入

    2、1、 angleFit

    第一步：简单点乘计算契合度：float angleAlignment = float (dot (normalizedVectorToOtherFromSelf, SearchVector));

    第二部：引入角度容差，并归一化：

    1
    2
    3
    float totalAngleAmount = 1.0 + AngleForgiveness;
    float angleFit = angleAlignment + AngleForgiveness;
    angleFit /= totalAngleAmount;

    公式：

    $$angleFit = \frac{\cos(\theta) + AngleForgiveness}{1 + AngleForgiveness}$$

    逻辑解释：如果不做处理，正侧面的邻居得分为 0，稍微偏后一点直接变负分。引入 AngleForgiveness（假设设为 0.5）后：

    • 原本正前方的最高分：$\frac{1 + 0.5}{1.5} = 1$（依旧是满分 1）。
    • 原本正侧面的得分：$\frac{0 + 0.5}{1.5} \approx 0.33$（原本是 0 分，现在因为有容差，给了及格分）。
    • 作用：它像是一个“保底分机制”，让你即使没有完美对齐，只要在容差范围内，依然能拿到一个正向的契合度分数。

    2、1、 overlapFit

    第一步：计算 Overlap

    1
    2
    float Overlap = (CollisionRadius + OtherRadius) - dist;
    // 相交程度 = （当前粒子半径 + 被碰撞粒子半径） - 粒子间距离

    如前面 角度容差 部分所讲的一样，这里记录了它的相交程度

    第二步：基于容差计算原始比例

    1
    2
    float absFudgeFactor = abs(OverlapFudgeFactor);
    float overlapFit = (Overlap + absFudgeFactor) / absFudgeFactor;

    • 公式： $$overlapFit = \frac{Overlap + |OverlapFudgeFactor|}{|OverlapFudgeFactor|}$$

    • 参数概述：

      • overlapFit：距离契合度
      • Overlap：重叠量
      • OverlapFudgeFactor：重叠容差系数，作为参数输入

    • 逻辑解释：OverlapFudgeFactor 通常是一个负数（比如 -10），意思是“我允许粒子之间最多有 10 个单位的缝隙，超过 10 就不及格”。

      • 当距离刚好达到极限（Overlap =  − 10）时：$\frac{-10 + 10}{10} = 0$（刚好 0 分）。
      • 当距离处于中间（比如 Overlap =  − 5）时：$\frac{-5 + 10}{10} = 0.5$（得分 0.5）。
      • 当刚好挨着（Overlap = 0）时：$\frac{0 + 10}{10} = 1$（满分 1）。
    3、简单排序

    只需要选出前几名，所以这是一个简单的排序算法，以”打擂台的方式，维持前三名的排序：

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    20
    21
    22
    23
    24
    25
    26
    27
    28
    29
    30
    31
    32
    33
    BestfitIndex = int (-1);    // 第一名索引初始化为 -1 (无效值)
    BestfitIndex2 = int (-1);   // 第二名索引初始化为 -1
    BestfitIndex3 = int (-1);   // 第三名索引初始化为 -1

    // 初始化前三名的最佳得分，设为极小值以确保能被覆盖
    float BestFitScore = -9999.0;
    float BestFitScore2 = -9999.0;
    float BestFitScore3 = -9999.0;

    // ……

    // 如果当前计算出的得分足以进入前两名
    if ((currentFitScore > BestFitScore) || (currentFitScore > BestFitScore2)){

    	// 无论当前属于第一名还是第二名，原有的第二名都会被挤到第三名的位置。
    	// （第三名的数据在这里可能最终不会被外部使用，但这确保了层级的完整移位）
    	BestFitScore3 = BestFitScore2; // 移动数值
    	BestfitIndex3 = BestfitIndex2; // 移动索引

    	if (currentFitScore > BestFitScore){
    		// 如果它是最佳匹配（第一名），则将原有的第一名顺延到第二名
    		BestFitScore2 = BestFitScore;
    		BestfitIndex2 = BestfitIndex;

    		// 更新第一名为当前粒子
    		BestFitScore = currentFitScore;
    		BestfitIndex = CurrNeighborIdx;
    	} else {
    		// 如果它比第二名好，但没有第一名好，则只需更新第二名的数据
    		BestfitIndex2 = CurrNeighborIdx;
    		BestFitScore2 = currentFitScore;
    	}
    }

    实际上，这里并不会得出精准的第三名：

    比如：现有第 1 名成绩为 100 分，第 2 名 90 分，第 3 名 50 分。若某参赛者成绩为 80 分，其分数高于第 3 名，按逻辑应取代原第 3 名，成为新的第 3 名，对吧？

    但在第一步，是否进入判断的检查时 if (80 > 100 || 80 > 90) 显然条件没有成立，它会被直接跳过。

    这可能只是为了少做一次判断

    后续模块简述

    其中 Interpolate Over Time 和 Feed a Smoothed out number of connections value to the sphere shader 只是在调整球体的颜色 Alpha，这里不赘述，接下来介绍一下它是如何将获取的粒子位置数据渲染成连线的：

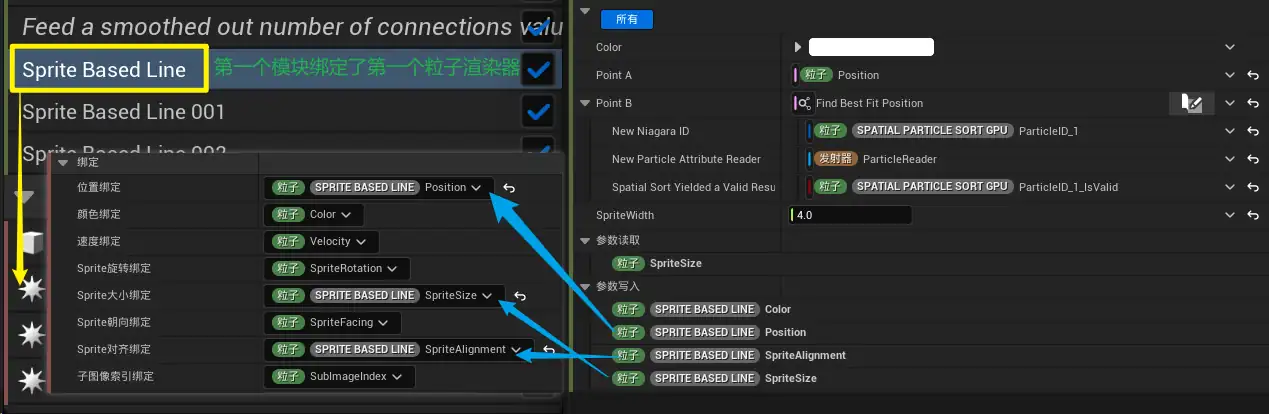

    其中的关键就是 Sprite Based Line （以粒子为基础的线）

    参数介绍
    • Color：控制该线条的颜色，通常是一个线性颜色（LinearColor）输入，决定线条精灵的 Tint（着色）。
    • PointA：线条起点的世界空间或局部空间坐标
    • PointB：线条终点的空间坐标。
    • SpriteWidth：控制线条的宽度，即精灵的大小或线条的厚度，决定视觉粗细。

    其输出参数中有 SpriteAlignment，可以获取从B指向A的向量

    Structural Support | 结构支撑

    一个多阶段发射器和基于支撑树结构的支撑关系的 Niagara 实现。

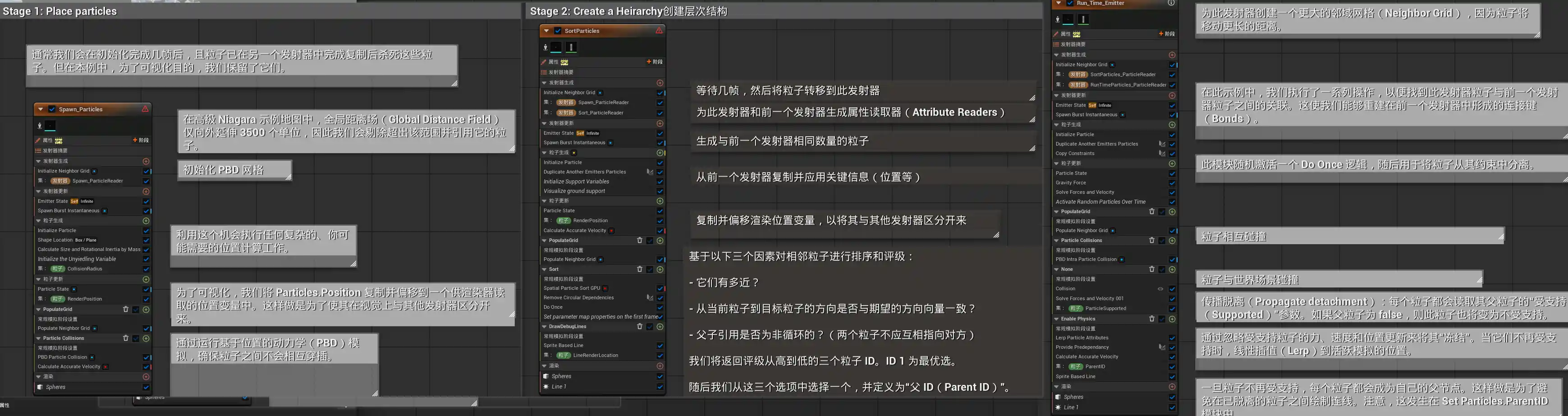

    发射器概览

    这里提供了三个发射器，这体现了一种 粒子属性阅读器 的使用思路：一个发射器计算位置，另一个发射器渲染粒子，并执行后续逻辑。

    正如示例注释所说：在此示例中，我们先放置粒子并将它们从彼此的体积中分离；随后创建一个支撑结构，并将其传递给第三个也是最后一个运行时发射器。该发射器受益于之前运行的所有预处理任务，而无需承担这些任务带来的复杂性累积。

    Emitter1：创建粒子

    第一个发射器，做的事情很简单：在指定范围内创建粒子，并让他们之间不重叠：使用 Shape Location (Box) 在一定范围内撒点，再使用 PBD Particle Collision 将重叠的部分偏移开

    Calculate Accurate Velocity：根据上一帧位置与当前位置计算精确速度，不知道为什么会出现在这里……

    Emitter2：创建层次结构

    这个发射器的目的很简单：从 Emitter1 中复制发射器相关数据，并简历一个层级结构。具体来说：

    创建属性读取器

    这里直接创建了两个属性读取器：一个读取自身，一个读取 Emitter1。这是获取其他粒子信息的关键部分（理论上吧，因为复制粒子信息的时候，它实际上使用了一个新建的粒子属性读取器，那是相关模块的默认值）

    复制粒子属性

    使用 Duplicate Another Emitters Particles 将 Emitter1 的相关属性复制到自身，以获取相同的位置、索引等属性。

    加上生成时间被延时了0.5s（在系统属性中），这让它的粒子之间生成在了迭代后的、没有粒子重合的位置上。

    初始化支撑结构

    • Initialize Support Variables | 初始化支撑变量：让低于一定高度的粒子成为”支撑”（不会被激活）
    • Visualize ground support | 可视化支撑地面：让这些粒子变成绿色

    这个支撑在下一个发射器会很有用

    略过中间的模块，都是非关键或者重复的部分，让我们直接学习它如何建立这样一个层级关系，也就是常规模拟阶段 Sort （排序）

    找到父ID

    父ID 需要符合一些条件：

    1. 距离够近
    2. 在期望的方向上（比如父ID应该在子粒子下方）
    3. 父ID与子ID 不循环引用（两个粒子不应互相指向对方）

    足够近和指定方向，使用 Spatial Particle Sort GPU 即可

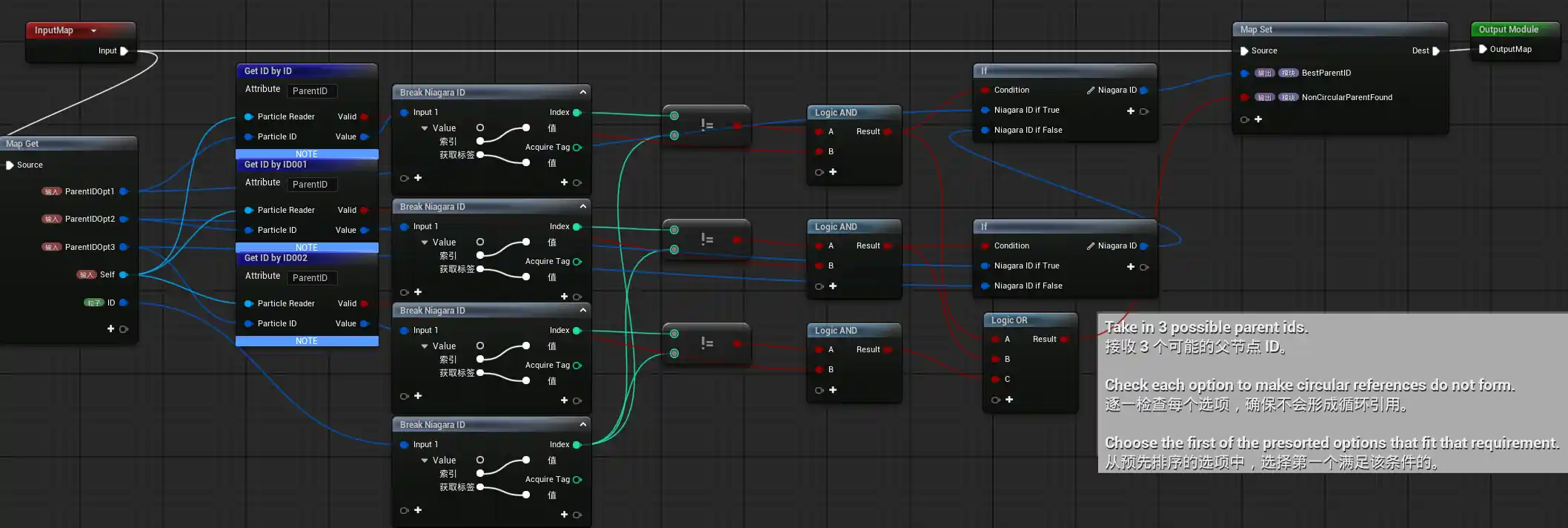

    排除循环引用

    简单来说就是：

    如果排序为1的粒子和自己的ID不同，输出1 如果排序为2的粒子和自己的ID不同，输出2 如果排序为3的粒子和自己的ID不同，输出3 都相同就输出没找到

    Do Once：只执行一次

    该模块会记录其触发条件在之前的帧中是否曾经成立。

    • 如果从未成立，模块的 Execute 属性返回 true。
    • 如果在之前某一帧已经返回过 true，则后续返回 false。

    你可以使用任何可被判定为真或假的表达式来设置触发条件。

    例如，当数值比较判断出 X 大于 Y 时，用户可令其返回 true。

    这个模块的实现依赖一个命名空间：

    STACKCONTEXT | 堆栈上下文：可以写入到任意模块，或从中进行读取的值。

    StackContext 值在帧与帧之间、或在阶段之间将保持不变。

    保持不变这个特性，让他可以在一帧中，在不同粒子之间传递信息，比如是否多次执行

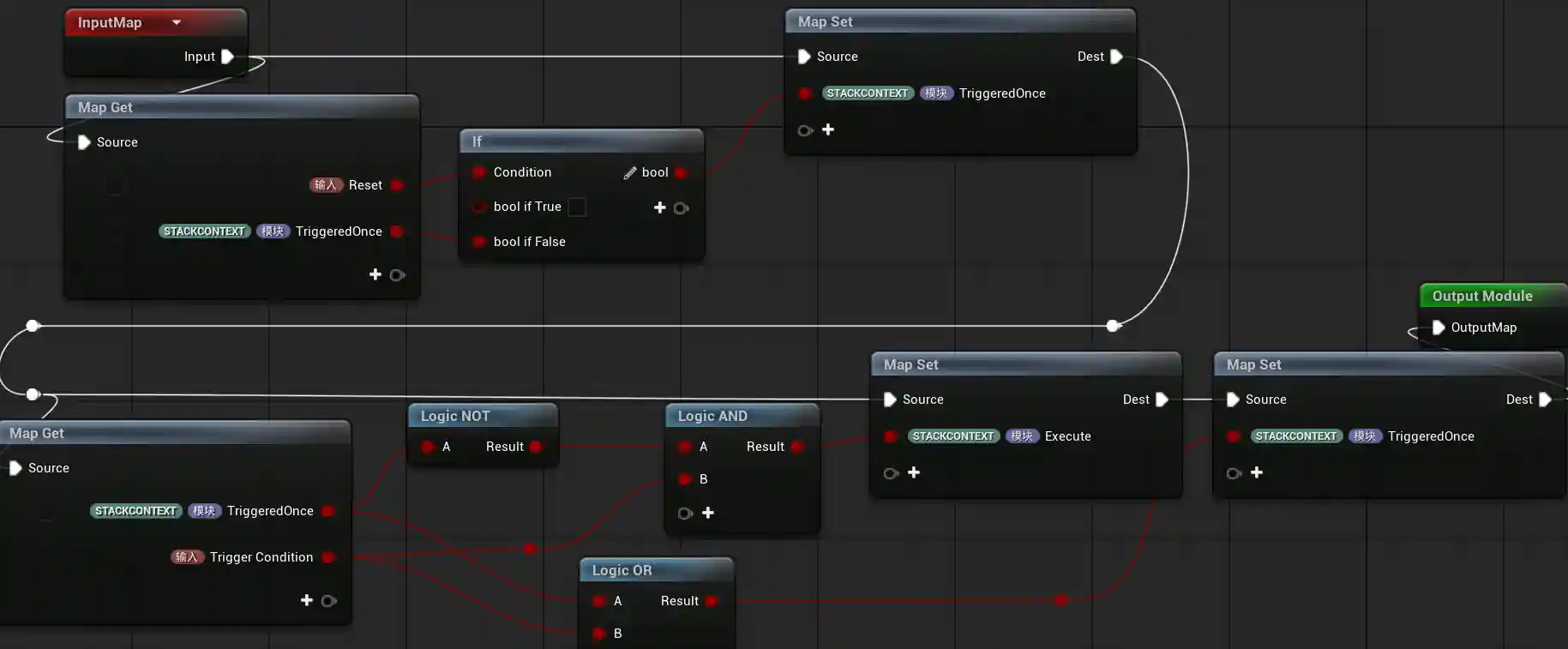

    这里的实现逻辑是：

    1. “重置”逻辑（图上半部分）

    在逻辑开始前，它先检查是否需要清除记忆：

    • 节点： If (Condition: Reset)
    • 原理： * 如果 Reset 为 True，则输出一个 False 给 TriggeredOnce。
      • 相当于按下抹除键，强行把“已触发”的状态改回“未触发”。
    2. “过滤”逻辑（图下半部分中间）

    这是决定这一帧是否输出“执行信号”的关键：

    • 节点： Logic NOT + Logic AND
    • 公式： Execute = (NOT TriggeredOnce) AND (Trigger Condition)
    • 通俗解释： 只有当 “之前还没触发过” 并且 “现在满足触发条件” 时，才会输出 Execute = True。
    • 结果： 一旦第一帧触发了，TriggeredOnce 变为了 True，那么 NOT TriggeredOnce 就会变成 False，导致后续无论 Trigger Condition 如何，AND 节点永远只返回 False。
    3. “锁定”逻辑（图右下角）

    这是为了确保“记忆”被更新并锁死：

    • 节点： Logic OR
    • 公式： New TriggeredOnce = (Old TriggeredOnce) OR (Trigger Condition)
    • 通俗解释： 只要“以前触发过”或者“现在正在触发”，TriggeredOnce 就会保持为 True。
    • 结果： 这是一个自锁机制。一旦变成 True，就像开关跳闸了一样，除非前面的 Reset 信号进来，否则它永远回不去 False。

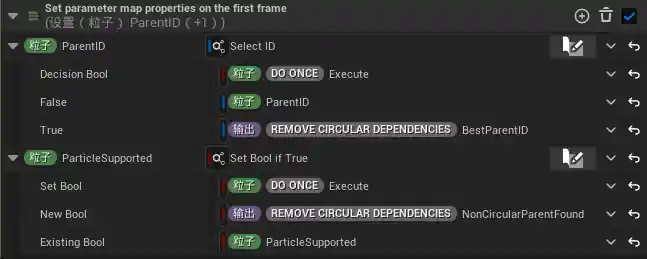

    在第一帧设置参数映射属性

    使用了 Execute 这个变量确保只在第一帧执行。

    Select ID 这个定义输入不必多说，Set Bool if True 看着奇怪其实也差不多：

    • Set Bool = true：使用 New Bool，这里是是否没有找到父项的布尔
    • Set Bool = false：使用 Existing Bool，这里是“粒子已被支撑”变量原始变量，默认为false

    Emitter3：应用动画效果

    如开头的视频所见，会随机断掉一个支撑，并让其所有被支撑的物体一同掉落。

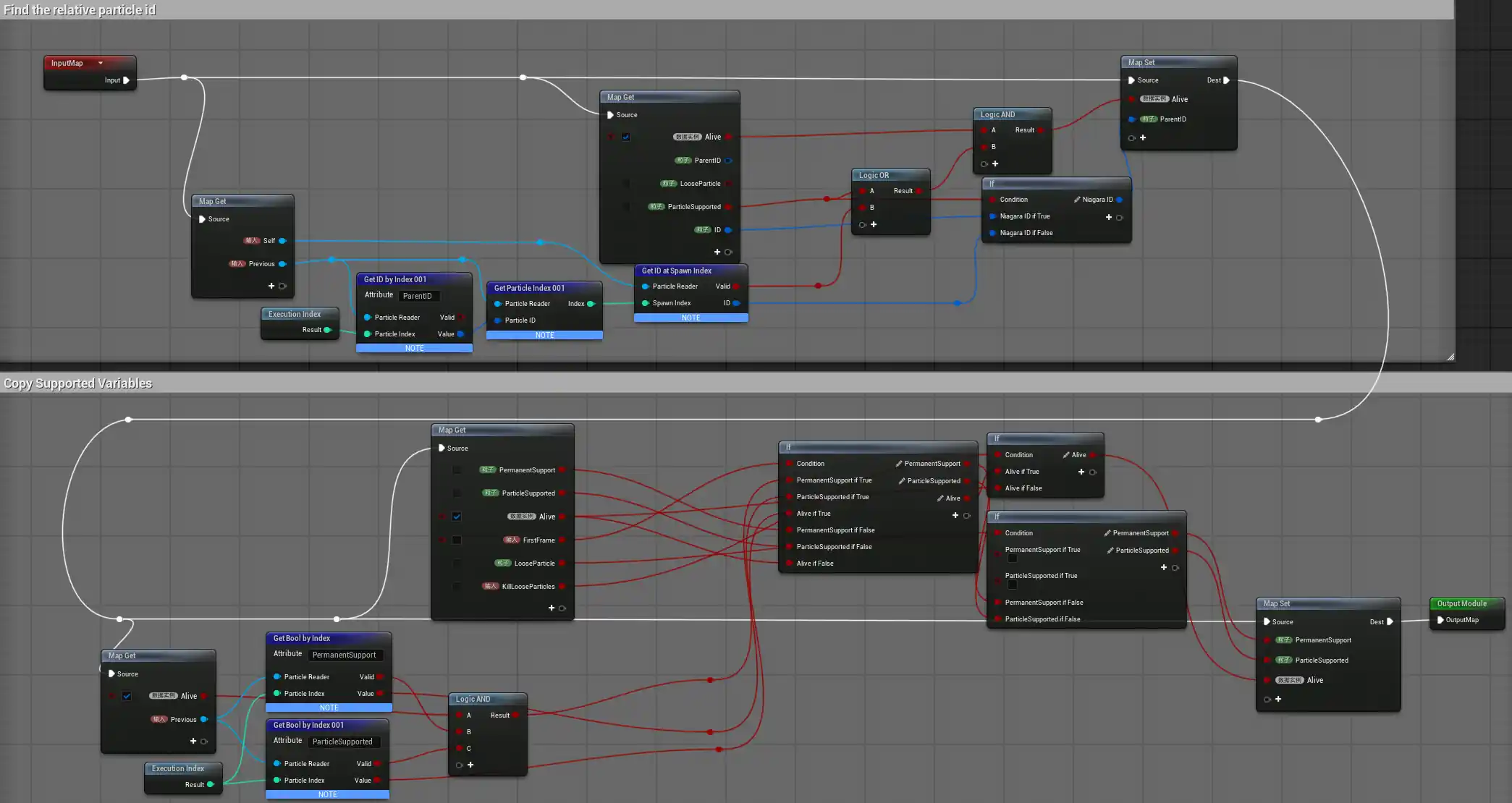

    复制约束

    这里除了像上一个发射器一样复制了基本信息，还复制了 ParticleSupported (粒子被约束) 这个特殊变量

    上面一半，获取了对应的粒子 ID ，下半部分，获取了正确的支撑属性

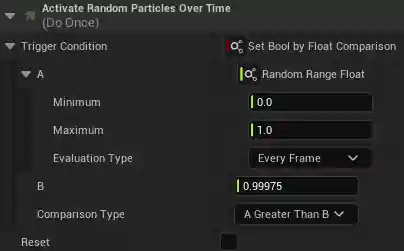

    随时间随机激活粒子

    本质是一个 Do Once 模块，具体逻辑是：

    每帧获取一个 [0, 1] 的随机值，如果大于 0.99975，就激活。数据通过 TriggeredOnce 传递，用以传播父级状态，直接作用在 None 阶段的 ParticleSupported 中，接下来就讲解他。

    具体激活逻辑

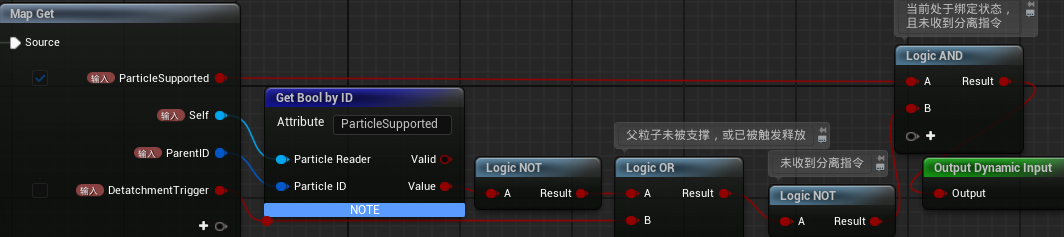

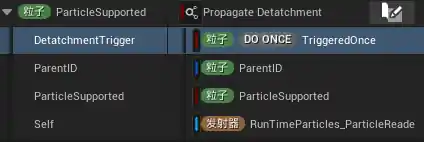

    中间的内容基本就是处理环境碰撞，直接看 None 阶段的 ParticleSupported 模块：

    这个动态输入部分可以说是这个整个逻辑的重点。

    它通过一个自定义动态输入，配置 “ParticleSupported”（粒子被支撑）这个布尔变量。显然，当它为 false 的时候，粒子会失去支撑，并掉落。它的具体逻辑如下：

    保持支撑需要满足以下条件：

    1. 自身被支撑：ParticleSupported 变量为 true
    2. 父粒子被支撑：Parent 的 ParticleSupported 为 true
    3. 没有被激活：自身的 DetatchmentTrigger 为 false

    一旦其中一个没有满足， 就会导致 ParticleSupported 变为 false。

    激活后如何处理

    现在，假设 ParticleSupported 已经被配置为 false，会发生什么：

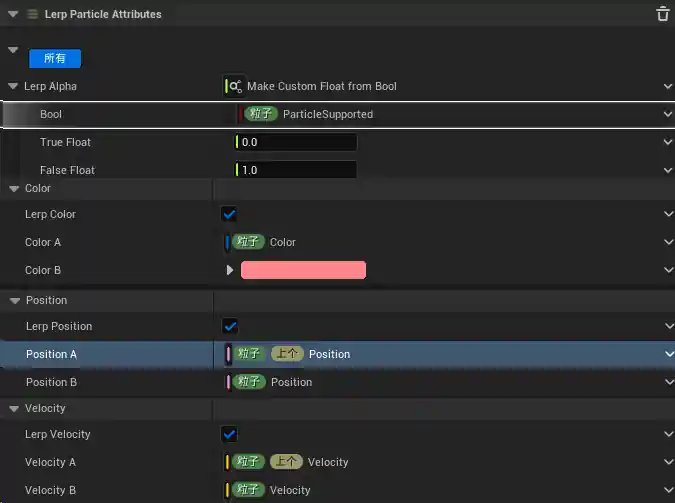

    在 Lerp Particle Attributes 模块中，它被配置成了切换状态用的变量：一旦不被支撑，粒子会切换以下属性：

    • 颜色
    • 位置
    • 速度

    让这些属性可以被正常计算，也就形成了“激活”的表现。

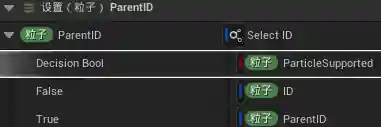

    ParentID

    这个模块只负责一个功能：在粒子不被支撑的时候，将父ID配置为自己，避免继续渲染连线。

    Boids | 鸟群模拟

    在虚幻中使用 Niagara 实现的鸟群效果。本节将简单介绍鸟群算法，并阐述虚幻对鸟群行为的扩展实现。

    基础鸟群算法

    经典的 Boids 算法由 Craig Reynolds 于 1986 年提出，通过三条简单规则模拟群体行为：

    规则 英文名 描述
    分离 Separation 与邻近个体保持一定距离，避免拥挤碰撞
    对齐 Alignment 与邻近个体的飞行方向趋同
    聚合 Cohesion 向邻近个体的平均位置移动，保持群体聚集

    虚幻内容实例在这个基础上扩展了一些内容： 既然你在深入研究 Niagara 中的群体仿真，将这些逻辑模块化确实能让粒子行为更具“生物感”。以下是按照你的要求整理的列表：

    虚幻内容示例对鸟群算法的优化

    • Avoid the Environment | 环境避让
      • 增加对场景碰撞体（墙壁、地形、静态网格）的感知与避让行为。
    • Form Clusters | 动态聚类
      • 基于距离阈值的动态子群体形成机制。
    • Boid Proximity Avoidance | 近距离避让
      • 分离规则的紧急程度分层处理。
    • Match Velocity | 速度匹配
      • 与邻近鸟群成员的速度趋同行为。
    • Avoid Head-on Collisions | 避免正面碰撞
      • 预测未来轨迹冲突，提前进行避让。

    发射器概览

    本作品采用 知识共享署名-相同方式共享 4.0 国际许可协议 进行许可
    赞助喵
    非常感谢您的喜欢！
    赞助喵
    分享这一刻
    让朋友们也来瞅瞅！
